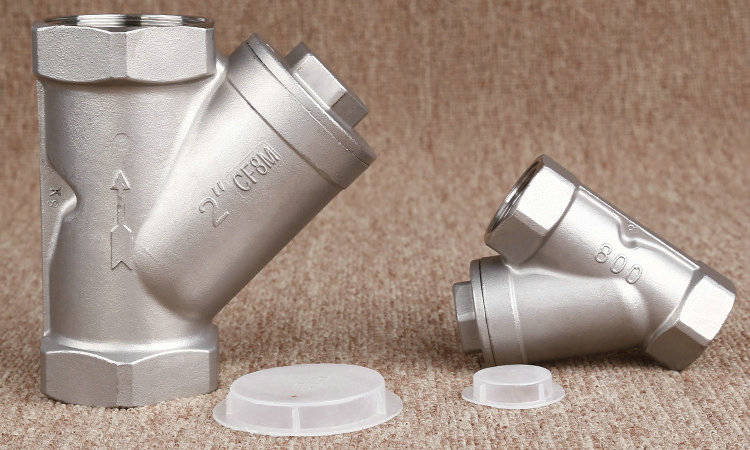

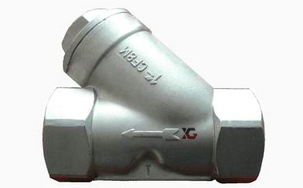

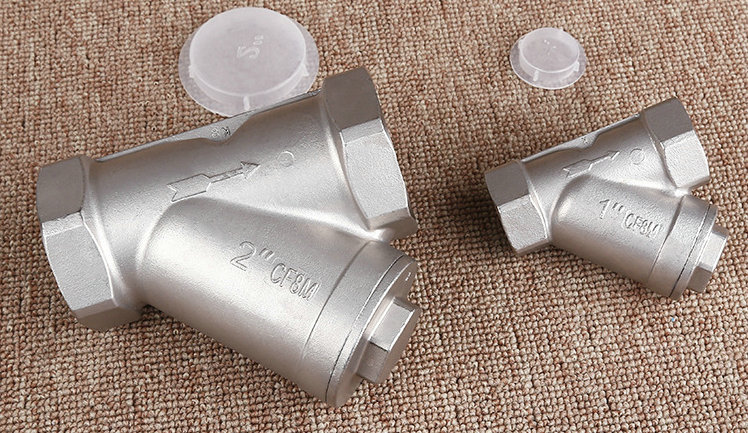

內螺紋過濾器,不銹鋼內螺紋過濾器產品介紹：
安裝于進水管路中各配套閥門的前端，當管道中的介質進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
內螺紋過濾器參數:
紋標準：PT/NPT/PS/DIN259/ DIN2999
公稱壓力：PN16
適用溫度： -50℃ —230℃
規格型號：1/4“-3“
材 質：CF8、CF8M、CF3M、1.4308、1.4408等
適用工況：主要應用于石油、化工、食品、醫藥、鐵路、水處理、鋼鐵、冶金等行業。
內螺紋過濾器作用：
主要用于開關、切斷或接通管路中的介質，亦可用于流體的調節與控制
適用介質：
水、油、氣
內螺紋過濾器應用范圍：
化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
安裝說明：
1.）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
2.）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
3.）本類閥應安裝在管道的水平方向或垂直方向。
4.）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
內螺紋過濾器結構特點
1、采用不銹鋼雙層網結構，堅固耐用，
2、流阻小、排污方便、納污多等特點，
3、使用維護方便。可根據用戶需要設置過濾網的目數。
內螺紋過濾器濾網目數
|
目數 |
孔徑mm |
粒度μm |
目數 |
孔徑mm |
粒度μm |
目數 |
孔徑mm |
粒度μm |
|
4 |
4.75 |
4750 |
50 |
0.3 |
297 |
650 |
0.021 |
21 |
|
5 |
4 |
3900 |
60 |
0.25 |
250 |
800 |
0.019 |
19 |
|
6 |
3.35 |
3350 |
70 |
0.212 |
|
1000 |
0.015 |
15 |
|
7 |
2.8 |
2800 |
80 |
0.18 |
178 |
1100 |
0.013 |
13 |
|
8 |
2.36 |
2360 |
100 |
0.15 |
150 |
1300 |
0.011 |
11 |
|
10 |
2 |
2000 |
120 |
0.125 |
124 |
1600 |
0.01 |
10 |
|
12 |
1.7 |
1700 |
140 |
0.106 |
104 |
1800 |
0.008 |
8 |
|
14 |
1.4 |
1400 |
170 |
0.09 |
89 |
2000 |
0.0065 |
6.5 |
|
16 |
1.18 |
1180 |
200 |
0.074 |
74 |
2500 |
|
5.5 |
|
18 |
1 |
880 |
230 |
0.063 |
61 |
3000 |
|
5 |
|
20 |
0.85 |
840 |
270 |
0.053 |
53 |
3500 |
|
4.5 |
|
25 |
0.71 |
710 |
300 |
0.04 |
48 |
4000 |
|
3.4 |
|
30 |
0.6 |
590 |
325 |
0.045 |
44 |
5000 |
|
2.7 |
|
35 |
0.5 |
500 |
400 |
0.038 |
38 |
6000 |
|
2.5 |
|
40 |
0.425 |
420 |
460 |
0.03 |
30 |
7000 |
|
1.25 |
|
45 |
0.355 |
350 |
540 |
0.026 |
26 |
|
|
|
內螺紋過濾器主要外形尺寸
|
DN |
L |
H |
CV |
|
15 |
78 |
50 |
3.5 |
|
20 |
93 |
60 |
6.5 |
|
25 |
108 |
70 |
10 |
|
32 |
128 |
82 |
19 |
|
40 |
143 |
92 |
26 |
|
50 |
173 |
118 |
45 |
內螺紋過濾器使用說明
本過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。

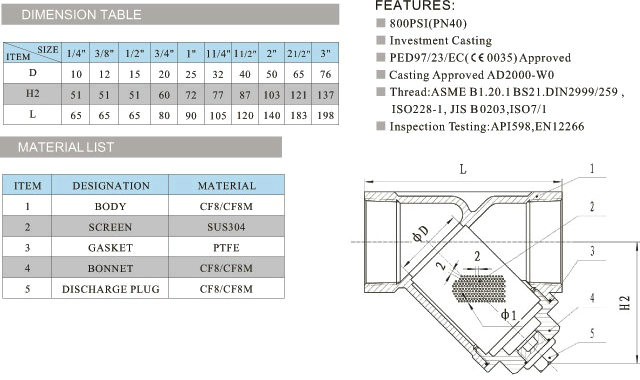

內螺紋過濾器,不銹鋼內螺紋過濾器尺寸結構圖；
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
訂貨流程
- 客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
服務承諾
專業制造、專業服務，雄工為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是雄工永恒的主題。雄工嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 雄工產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高雄工的服務質量
